一、系統概述
針對新的國家規范要求和市場需求，對于一些地市空氣監測子站需要增加城市環境攝影系統的建設，該系統可分為能見度拍照系統和室內（外）安保系統。
總站氣函[2013]33號中針對能見度拍照系統，一般要求能在用戶指定條件下實現連續攝影拍照，并能同步實現拍攝的圖像遠程傳輸，或者能與能見度監測儀器進行聯動觸發拍照，形成疊加數據的照片，對拍攝的圖片進行遠程傳輸。
對于室內（外）安防系統，一般要求對監測子站點位站房室內外關鍵部位進行實時攝影，并存儲于托管站的計算機系統，儲存期至少2周。
目前，各地環保局正在加強空氣質量監測子站灰霾自動監測業務，除了常規的SO2、NOx、PM10、CO、O3、PM2.5監測指標外，在國家環保部十二五規劃中，也明確將對各個重點城市子站以及后續的地市甚至是縣級站農村背景站點建立完善的質控管理機制，也需要增加配套的大氣能見度可視監測系統（也可稱之為能見度拍照系統）。

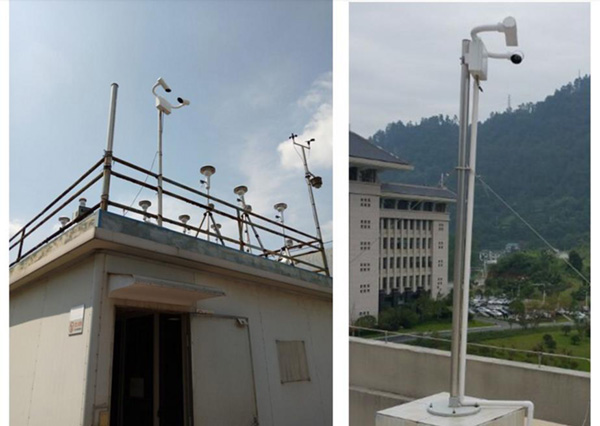

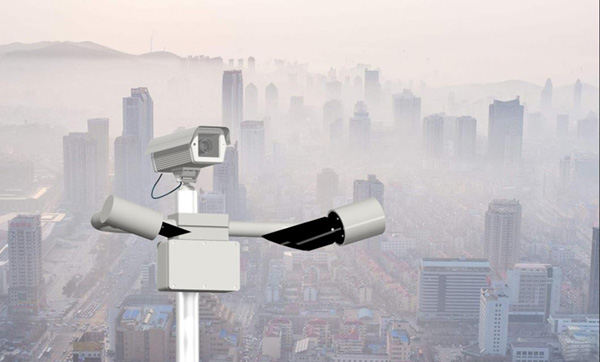

能見度可視監測系統分為室外前端設備和室內后臺監控計算機。安裝在子站室外的前端設備主要包括能見度儀和高清相機兩部分。HY-NJD1能見度儀自身是標準RS232數據接口，通過RS232-RJ45模塊可以轉換成以太網傳輸。通過路由或者交換設備連接能見度儀器、百兆網口高清相機和室內監控計算機，室內監控計算機通過IP地址可以準確定位前端設備。整個系統通訊協議采用TCP、UDP均可。后臺計算機通過FTP方式上傳或開放相關接口，可以提供向遠方更高級后臺共享該子站監測數據。

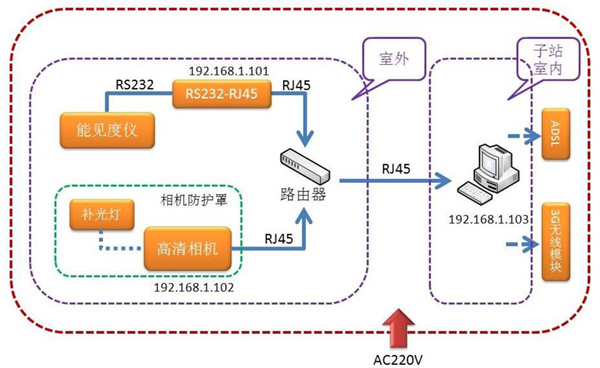

能見度拍照系統架構圖
1、 數據采集、傳輸
能見度儀通過RS232-RJ45模塊可以轉換成以太網傳輸。選用的百兆網口高清相機可以直接接入交換機。處于交換機同一網段內的后臺監控計算機通過IP地址可以與各前端設備準確地交互數據。整個系統通訊協議采用TCP、UDP均可。
能見度儀1分鐘主動上傳1次測量數據和其自身狀態信息。
百兆網口高清相機可以按照預設的時間間隔拍照，也可以再后臺計算機設置檢測到能見度值達到預設的報警閥值將實時觸發相機進行抓拍。
后臺計算機通過FTP上傳或開放相關接口，可以提供向遠方更高級后臺共享該子站監測數據。
2、數據監控、處理
無論是定時或是預警機動抓拍，后臺計算機都將當前時間、站點位置、能見度測量值等字符信息與照片實時疊加。處理好的復合照片將按照站點和時間層級存儲在本地，隨時提供查詢。
后臺計算機將實時監控能見度儀和高清相機的工作狀態，以及能見度測量數據，當某一項達到預設的報警閥值時，將以顏色、聲音甚至是彈窗形式立即向用戶報警。
3、數據查詢、導出
系統配備大型數據庫，疊加了字符信息的復合圖片將按照國際通用的MPEG-2、JPEG或H.264等壓縮算法進行壓縮存儲
